Remolque plataforma para Traxxas Summit 1/10 (o similares)

Página 1 de 2. 1, 2  Siguiente

Ver el tema anterior Ver el tema siguiente Ir abajo

Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Dom Nov 04, 2012 10:23 am

Voy hacerle un remolque plataforma al Summit para poder llevar un coche 1/10, escala 1.9, 2.2 o similares

Los materiales son (como siempre) de esos que van quedando en el trastero por si algún día sirviesen para algo y que siempre andamos cambiando de sítio

Lo primero y parte fundamental de la plataforma es la chapa base, que hará de soporte y estructura principal. Decir que fué la parte frontal de un expositor de bollería de esos que hay en las cafeterías que tenía en casa desde hace unos cuantos años, al que nunca se le diera uso, por eso estaba muy sucio y con el pegamento del plástico protector incrustado de una manera que... tuve que sacarlo con disolvente y una lija fina

Bueno, al lío: este es el expositor al que le robé la parte frontal (que nunca se usó):
.

Con una radial se cortó a la mitad, dos trozos de aluminio cortado también a la mitad junto con unos remaches sirvieron para unir las cabezas y con un cordón de Sikaflex a lo largo se empataron ambas chapas:
.


Hace un rato repasé con pintura gris el color blanco del Sikaflex (para disimularlo un poco) y acabé de pasarle la lija con disolvente para quitar lo mejor posible ese pegamento incrustado en el metal:
.
.
.
.


A principios de semana se supone que llegarán 4 ruedas de monster y es entonces cuando empezaré a romperme la cabeza, ya que la idea es montarlas con eje independiente y amortiguación basculante
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por Lolo HPI Racing el Dom Nov 04, 2012 1:04 pm

Va a ser un remolque de cuatro ruedas? Por favor ve adelantandonos un poco mas tu proyecto.
avatar
Lolo HPI Racing

Mensajes : 176
Fecha de inscripción : 12/05/2012
Edad : 38
Localización : Comodoro Rivadavia - Chubut - ARGENTINA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Dom Nov 04, 2012 3:17 pm

La idea (si doy hecho) es ponerle dos rampas para que suba un coche en ella, 2 ruedas monster 1/10 por cada lado, cada una con su eje independiente (no eje pasante rígido) y amortiguación independiente basculante por cada lateral

Luz de posición con batería independiente y quizá alguna cosilla más... quizá

PD: La superficie de la plataforma es de 49cm de largo x 29,5cm de ancho, a lo que le tendremos que quitar casi 1cm por cada lado y otro por delante por culpa de la doblez que hace en los bordes
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por Lolo HPI Racing el Dom Nov 04, 2012 10:56 pm

Manos a la obra! fotos, videos los esperamos
avatar
Lolo HPI Racing

Mensajes : 176
Fecha de inscripción : 12/05/2012
Edad : 38
Localización : Comodoro Rivadavia - Chubut - ARGENTINA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Lun Nov 05, 2012 3:53 pm

Hoy llegaron las ruedas, con lo cual pude sacar medidas a los soportes de ruedas, acortar los muelles de los amortiguadores para restarles rigidez, sacarles la pintura y poco más

Lo siguiente va ser idear la estructura que aguante las ruedas y los amortiguadores... que me parece va ser lo más lioso del asunto

De derecha a izquierda vemos el muelle como era originalmente, el muelle con el trozo cortado (- 2 vueltas 1/4), muelle puesto y el ultimo amortiguador está ya listo para ser colocado:


Rueda (hpi nosequé...) y materiales que van ser usados:


Muelles con la pintura rascada (con la navaja) a falta de pasarles una lija, junto la broca los ejes de las ruedas y sobre los muelles las bases que van ir al fondo del chasis para soportar el conjunto amortiguadores/ruedas:


PD: De momento la cosa se hace demasiado sencilla... pero ya verás como esto no va acabar sin liarla parda :sorry:
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Mar Nov 06, 2012 7:58 am

Continuemos con lo fácil:

Los tornillos que van hacer de ejes tienen en la parte superior una parte con forma cuadrada, que hay que eliminar:


Aquí vemos las piezas de debajo del remolque "antes y después" de modificarlas, los amortiguadores y los ejes de rueda listos para ser montados:


Una foto general de las piezas ya casi listas y los soportes de las ruedas/amortiguación casi acabados par hacernos una idea de como va ir la cosa:
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por Lolo HPI Racing el Mar Nov 06, 2012 2:52 pm

Muy bueno!! Y muy bien detallado el paso a paso! :oks:
avatar
Lolo HPI Racing

Mensajes : 176
Fecha de inscripción : 12/05/2012
Edad : 38
Localización : Comodoro Rivadavia - Chubut - ARGENTINA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Mar Nov 06, 2012 3:49 pm

Hoy empezaron los contratiempos... resulta que va peor con amortiguadores que sin ellos

Como no encuentre donde ponerlos se van quedar guardaditos en su caja

Ah, las ruedas son unas Hpi Mud Thrasher (13cm x 7cm)
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Mar Nov 06, 2012 10:08 pm

Soportes y ejes de ruedas listos (y no fue sin dar la lata un buen rato):
.
.

avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por ZAMORARR el Miér Nov 07, 2012 8:45 am

Cada brico te superas ...ya estoy impaciente de ver mas progresos :look:

_________________
................................
.Hpi baja ss .
.Team associated rc8b -Brushless.
.kyosho 1/16 - brushless.
.Futaba 3PK 2,4 ghz ( red ) .
.Ccx pro 2.4 GHz.






La mente abierta a un punto de vista diferente.
avatar
ZAMORARR
Moderador

Mensajes : 3039
Fecha de inscripción : 25/05/2010
Edad : 36
Localización : Zamora .

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Miér Nov 07, 2012 2:35 pm

Hoy tocó hacer las rampas de la plataforma (un trozo de ventana de aluminio cortado a la mitad, remaches, bisagras y poco más)
.

avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Miér Nov 07, 2012 9:48 pm

Suavizando las marcas de cortar al medio las rampas con soldadura en frío Metal Ceys: (a falta de secar y lijar)


Barandilla que bordeará el frente y la mayor parte de los laterales (trozo alambre de cerrar fincas y similares):
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por Mcbajarc el Jue Nov 08, 2012 7:15 am

Smile
avatar
Mcbajarc

Mensajes : 387
Fecha de inscripción : 17/01/2012
Edad : 39
Localización : Almeria

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Jue Nov 08, 2012 2:00 pm

Hoy hice unas placas de matrícula y unos reflectantes "homologados", de paso lijé la soldadura de aluminio que le diera a las rampas por abajo y tapé los agujeros de los remaches, con lo cual lo siguiente será instalar la barandilla e inventar algo para sujetarla
.
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Jue Nov 08, 2012 9:18 pm

Barandilla colocada y fijada (con unos trozos de macarrón de la gasolina de los nitro y loctite) y un gancho de remolque (puesto para darle sentido a ese rebaje que tienen las dos hojas de chapa de la plataforma)
.



avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por borja2 el Vie Nov 09, 2012 7:50 am

Que artista macho.impresionante Laughing
avatar
borja2

Mensajes : 138
Fecha de inscripción : 27/09/2012
Edad : 38
Localización : tudela

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Vie Nov 09, 2012 2:04 pm

Me alegro que os guste... o que tan siquiera os distraiga Wink

Hoy le estoy poniendo leds, en concreto 4 rojos atrás y 2 blancos delante (leds de 3mm fijados con loctite a una arandela de M3):
.
.


Las arandelas aún se ven con su color metálico original, pero las pintaré del color del led que lleven instalado

Porta-pilas: (inicialmente para 4, ahora cortado a la mitad por que dos pilas de 1,5v son más que suficientes para hacer funcionar los 6 leds)

avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Vie Nov 09, 2012 10:39 pm

Por la tarde tocó colocar la electrónica y ocultarla:
.
.
.


Mañana tocará darle un poco de pintura gris, tanto al Sikaflex del fondo como a las tapas de plástico marrón que ocultan el cableado
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Sáb Nov 10, 2012 7:27 am

Por si alguien se pregunta como se hacen las matrículas...

Yo las hago cortando y pegando trozos de esta plantilla, luego las imprimo en papel foto y plastifico con fixo



Las rojas de remolque... pues lo mismo y con un programa de retoque fotográfico (photoshop en mi caso) les cambio el color del fondo

Es más fácil de lo que parece

PD: Si hacéis una larga y otra cuadrada así como se ven en la plantilla, al imprimirlas ya salen en el tamaño correcto, si hacéis más... salen más pequeñas (al menos en mi impresora es así)

Evidentemente si le damos a hacer varias copias en el mismo folio... no hay problema de tamaño
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por Lolo HPI Racing el Sáb Nov 10, 2012 6:33 pm

Muy buen trabajo. Para mi gusto (ojo a mi gusto, sin criticar por supuesto) lo hibiera hecho de dos ejes y ruedas mas pequeñas (dependiendo del uso claro, con ruedas pequeñas para asfalto solamente) pero capaz que viendolo armado cambie de opinion... :oks:
avatar
Lolo HPI Racing

Mensajes : 176
Fecha de inscripción : 12/05/2012
Edad : 38
Localización : Comodoro Rivadavia - Chubut - ARGENTINA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Dom Nov 11, 2012 12:47 pm

Sikaflex pintado y ejes basculantes montados:


Pilotos traseros pintados y listos para ser encendidos:


Pintado de las tapas que esconden el cableado eléctrico:
.


Empezando a inventar/montar la parte que unirá el remolque al coche:
.


Ahora "solo" falta pulir y abrillantar todas las partes metálicas, colocar ruedas, matrículas y reflectantes para poder presentar el remolque al vehículo que lo va arrastrar y así saber la distancia y altura necesarias para colocar el enganche que los va unir (y ver como se puede colocar en la tractora para que quede lo más realista posible... casi nada, vamos)

avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por Lolo HPI Racing el Dom Nov 11, 2012 3:41 pm

tiene una pinta barbara :oks:
avatar
Lolo HPI Racing

Mensajes : 176
Fecha de inscripción : 12/05/2012
Edad : 38
Localización : Comodoro Rivadavia - Chubut - ARGENTINA

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Dom Nov 11, 2012 4:09 pm

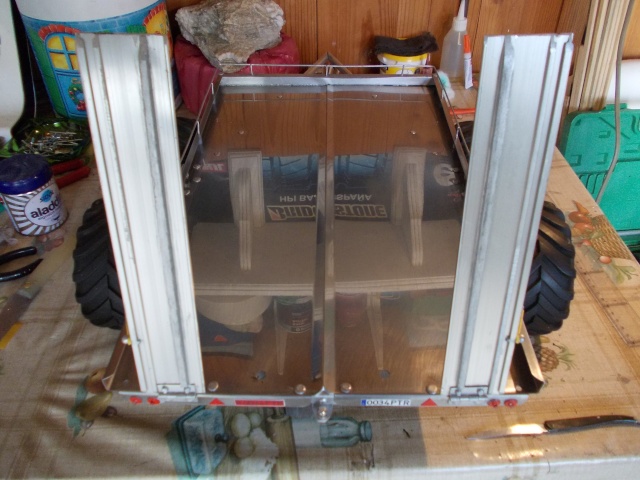

Remolque listo a falta de hacerle la parte que acoplará al coche y a este inventarle algo para poder arrastrarlo
.
.
.
.
.

avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por borja2 el Lun Nov 12, 2012 12:27 pm

Sigo diciendo que eres un artista peter.es una pasada y lo mejor de todo sera ver como sube y baja el coche al remolque una vez enganchado al coche tractor.maravilloso trabajo
:bravo:
avatar
borja2

Mensajes : 138
Fecha de inscripción : 27/09/2012
Edad : 38
Localización : tudela

Ver perfil de usuario

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por peter34 el Lun Nov 12, 2012 1:36 pm

Por la noche subo unas fotos con el remolque finalizado, otras del enganche que le puse al Summit y como no... también con la Tamiya encima

Estas son sus medidas:


Esta semana tengo pensado hacer un mini-vídeo para ver su funcionamiento, y así vemos como se comporta
avatar
peter34
Admin

Mensajes : 8099
Fecha de inscripción : 19/05/2010
Edad : 42
Localización : Cariño - La Coruña

Ver perfil de usuario http://www.youtube.com/user/peterdesign34/videos

Volver arriba Ir abajo

Re: Remolque plataforma para Traxxas Summit 1/10 (o similares)

Mensaje por Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 1 de 2. 1, 2  Siguiente

Ver el tema anterior Ver el tema siguiente Volver arriba

- Temas similares


Permisos de este foro:
No puedes responder a temas en este foro.
